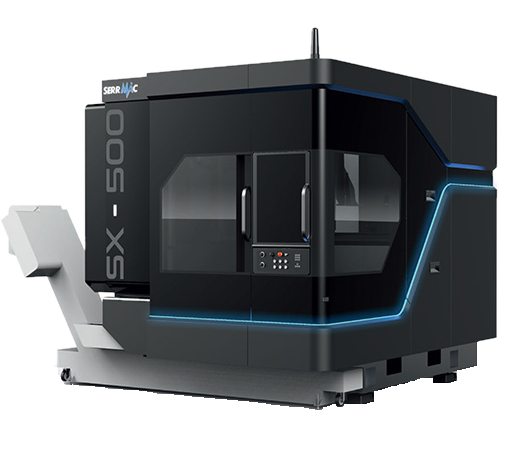

SX500

Folyamatosan interpolált öttengelyes megmunkáló központ

A gép felépítése klasszikus „C” típusú. A mozgó oszlop nagy merevségű, hegesztett acélszerkezetből készül. Az alsó szán szintén acélból van, és az X tengely mentén gördülőelemes (golyósoros) lineáris vezetékeken mozog, biztosítva a mozgó oszlop felső rendszerének stabilitását, együtt a Z tengely mentén mozgó függőleges fejjel. Az egész rendszer rendkívüli merevsége minden megmunkálási folyamat során magas minőséget és pontosságot garantál.

Az alaptest DMP (Damped Mass Polymer) technológiával készül. A DMP alternatívát jelent a hagyományos hegesztett acél, öntöttvas és gránit szerkezetekkel szemben. Az alkalmazott kompozit anyag egy speciálisan tervezett keverék, amelyet úgy fejlesztettek ki, hogy optimalizálja a szerszámgépekhez szükséges mechanikai tulajdonságokat.

A tengelyek mozgását előfeszített, földelt golyósorsók biztosítják, ISO 3 pontossági osztályban. A tengelymotorok közvetlenül, merev tengelykapcsolókkal csatlakoznak az orsókhoz. A gép minden tengelyen a terhelésekhez megfelelő méretű gördülő vezetékekkel van felszerelve. A golyósorsók és a vezetékek kenése automatikus és központi zsírzórendszeren keresztül történik, így minimalizálva a karbantartási igényt.
