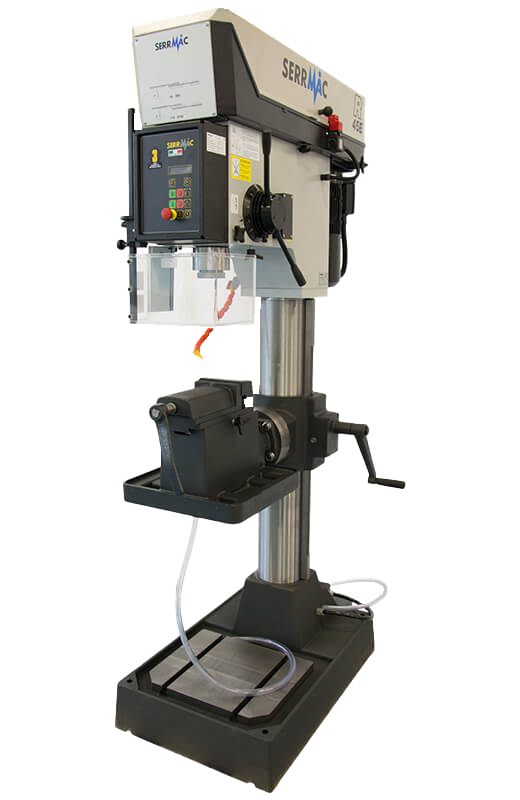

R 45E

Nagy igénybevételre tervezett oszlopos fúrógép

Nehéz oszlopos fúrógépek

CM4 menetes orsótengely szerszám rögzítéséhez

CODE 40024: 24 Voltos LED világítás
CODE 30001: hűtő rendszer
CODE 40002: menetvágó egység végállás kapcsolóval
CODE 30018: Flow fúró
CODE 30003: mechanikus orsó előtolás 3 előtoló sebességgel: 0,05-0,1-0,2 mm/ford
CODE 30019: Hidropneumatikus orsó előtolás UR80 (R32-R40)
CODE 40010: Hidropneumatikus orsó előtolás UR100 (R45). Automatikus 105 mm-es orsó lökethossz, visszaállás gyorsjárattal a beállított mélységre. 5-2500 mm/perc előtolás. 6 bar-os nyomóerő, 400 kg
CODE 40083: 24V DC automata orsó leeresztés elektromágneses kapcsolóval
CODE 40026: automatikus hosszirányú keresztasztal mozgatás
CODE 40006: Asztal gyors függőleges mozgatása
CODE 40001: 230 mm-es orsó futáshossz (csak VS) (Csak R45-re)
CODE 40020: ISO 40-es orsótengely menetes rúddal (Csak R45)
CODE 40037: CM4 orsótengely átmenő furattal menetes szerszámok rögzítéséhez (Csak R45)
Membrán kapcsoló felület minden elektronikus modellen

Fúrókapacitás R50-es acélon	mm	Ø45
Menetfúrás kapacitás R50-es acélon	mm	M26
Kúpos tokmány		MT4
Orsó futáshossz	mm	145
Orsótok átmérő	mm	72
Automatikus előtolás (Opcionális)	mm/ford	14 sebesség: 0,05-0,1-0,2 mm/ford

Elektromágneses automata orsó előtolás	mm/ford	14 sebesség: 0,05-0,1-0,2 mm/ford
Oszlop átmérő	mm	164
Munkaasztal		TC – PGM – TR
Hajtómű		Inverter
Orsó sebesség	rpm	45-2150
Motor teljesítménye (380 V 50 Hz)	kW	3
Távolság a 2 T-horony között	mm	200 (TR) – 160 (TM)
T-horony szélessége	mm	14
Keresztasztal mozgása az X tengelyen (manuális)	mm	425
Keresztasztal mozgása az X tengelyen (automata)	mm	365
Keresztasztal mozgása az Y tengelyen (manuális)	mm	240
Oszlop befoglaló méretek (m x sz x mély.)	mm	1986x675x1100
Tömeg	kg	548 (TR) – 610 (TC)
